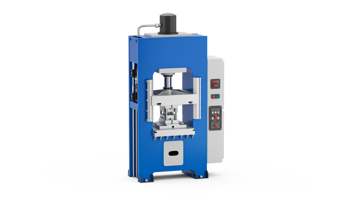

A prensa vertical para o processamento de metais é uma máquina industrial confiável e versátil, projetada para moldar e conformar componentes metálicos com alta precisão. O processo envolve o posicionamento da chapa no molde, enquanto o movimento vertical controlado do martelo da prensa aplica uma força uniforme sobre o material.
Este sistema permite garantir precisão, repetibilidade e continuidade produtiva, tornando a prensa para estampagem de metais adequada para inúmeras aplicações industriais, desde a produção de componentes para dispositivos eletrônicos até elementos estruturais do setor automotivo.
Necessidades:
Controle da posição do martelo
Descubra mais
Monitoramento da deformação das colunas ou guias laterais
Descubra mais
Medição da pressão no circuito hidráulico
Descubra mais
Monitoramento da temperatura do óleo hidráulico
Descubra mais
Necessidade:
Controle da posição do martelo
O controle preciso da posição do martelo é fundamental para garantir precisão e qualidade nas operações de conformação de metais.
Uma medição estável e repetível permite definir com exatidão a profundidade de trabalho, as transições de velocidade e os pontos de parada. Isso permite evitar defeitos dimensionais, reduzir o desgaste dos moldes e manter constante o alinhamento entre o martelo e o molde, otimizando todo o ciclo produtivo.
Solução:
Para o controle preciso da posição do martelo em prensas verticais para o processamento de metais, são utilizados sensores de posição linear magnetostritivos sem contato da série WPA. A tecnologia sem contato elimina o desgaste entre o sensor e o cursor, garantindo confiabilidade e longa vida útil, mesmo em aplicações com ciclos repetidos.
Com a série WPA, a Gefran oferece soluções projetadas para garantir precisão de medição, estabilidade operacional e confiabilidade ao longo do tempo em aplicações de conformação e estampagem de metais.
Necessidade:
Monitoramento da deformação das colunas ou guias laterais
O monitoramento da deformação das colunas em uma prensa vertical é fundamental para garantir a estabilidade dimensional da máquina durante as fases de fechamento.
As colunas guiam o martelo e devem manter o paralelismo e a rigidez mesmo sob altas solicitações. Quaisquer flexões ou desequilíbrios podem comprometer o alinhamento, gerar desgaste prematuro dos moldes e reduzir a qualidade das peças formadas. Detectar e analisar continuamente essas deformações permite identificar anomalias, prevenir sobrecargas e manter constante a precisão do processo de produção.
Solução:
Para monitorar a deformação estrutural em prensas verticais para usinagem de metais, a Gefran oferece o sensor de deformação SL-VAA. O sensor detecta com alta sensibilidade a flexão superficial entre dois pontos de montagem, amplificando até mesmo variações mínimas e fornecendo um sinal rápido e estável graças ao amplificador analógico integrado.
Com a série SL-VAA, a Gefran oferece soluções projetadas para garantir o monitoramento preciso das deformações, a estabilidade do processo e a proteção estrutural em aplicações de conformação e estampagem de metais.
Necessidade:
Medição da pressão no circuito hidráulico
Nas prensas verticais para metais, é fundamental monitorar e controlar com precisão a pressão do circuito hidráulico, que determina a força de movimentação e fechamento.
Um controle preciso garante a qualidade, a segurança e a repetibilidade do processo, evitando deformações, quebras e possíveis riscos para o operador. O ajuste contínuo da pressão permite adaptar automaticamente a força de moldagem aos diferentes materiais, melhorando a produtividade e reduzindo as paradas não programadas da máquina.
Necessidade:
Monitoramento da temperatura do óleo hidráulico
Monitorar a temperatura do óleo hidráulico é essencial para evitar o superaquecimento, que pode comprometer o desempenho e danificar os componentes.
Em temperaturas elevadas, o óleo perde suas propriedades lubrificantes, acelerando o desgaste e as falhas. Manter a temperatura na faixa ideal, geralmente entre 45°C e 50°C, garante o funcionamento correto e a longa durabilidade do sistema, preservando ao mesmo tempo a eficiência operacional e evitando intervenções de manutenção desnecessárias.
O sensor de temperatura de termorresistência TR1 com cabo moldado (TR1C) é a solução ideal para monitorar o óleo hidráulico em máquinas de curvatura de tubos, garantindo um controle constante da temperatura e evitando o risco de superaquecimento.
Com o sensor de temperatura TR1C, a Gefran oferece uma solução confiável para o monitoramento da temperatura em circuitos hidráulicos, contribuindo para garantir a estabilidade operacional e a proteção dos componentes em prensas verticais para usinagem de metais.
O princípio de funcionamento:
Uma prensa vertical para o processamento de metais opera aplicando uma força perpendicular à peça a ser trabalhada, geralmente uma chapa ou tarugo. A máquina é composta por uma estrutura rígida, uma mesa inferior fixa e um martelo que desliza ao longo de guias estruturais, garantindo precisão e estabilidade durante o ciclo operacional.
O material é posicionado entre a plataforma e o molde, enquanto o martelo desce de forma controlada, deformando o metal através de operações como estampagem, cravamento, corte ou dobra, dependendo da ferramenta instalada. No final do curso, o sistema retorna o martelo à posição inicial, permitindo a extração da peça e o início de um novo ciclo de produção.
Nas aplicações industriais modernas, são utilizadas principalmente prensas hidráulicas, que garantem força elevada, constante e modulável ao longo de todo o curso. O controle da pressão do circuito hidráulico permite, de fato, regular com precisão a velocidade, a força e a posição do martelo, adaptando o processo às diferentes necessidades da conformação de metais.
Requisitos e Tecnologia:
Uma prensa vertical para o processamento de metais requer soluções tecnológicas avançadas para garantir a qualidade do produto e a continuidade da produção. A medição precisa da posição do martelo permite controlar com precisão os pontos de comutação, a velocidade e a profundidade de trabalho, parâmetros fundamentais nos processos de dobra, corte e estampagem.
O circuito hidráulico, responsável pela força de movimentação e fechamento da prensa, deve garantir uma pressão estável e modulável para assegurar a repetibilidade e a estabilidade do processo ao longo do tempo. Ao mesmo tempo, a rigidez da estrutura é essencial para evitar deformações que possam comprometer o alinhamento entre o martelo e o molde.
As colunas e as guias laterais devem garantir um deslizamento preciso, reduzindo as folgas e mantendo constante o paralelismo do martelo ao longo de todo o curso. A integração de sistemas de controle e sensores industriais permite, finalmente, monitorar os parâmetros hidráulicos, de posição e estruturais, otimizando a produtividade, reduzindo os descartes e melhorando a estabilidade do processo de conformação de metais.
