Aplicações

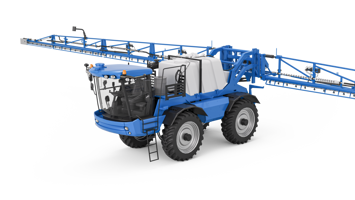

Os pulverizadores agrícolas (sprayers) são máquinas projetadas para garantir a distribuição controlada e uniforme de defensivos agrícolas e fertilizantes líquidos nas culturas. Graças à integração de sistemas mecânicos, hidraúlicos e eletrônicos, essas máquinas asseguram a precisão da aplicação mesmo em grandes áreas e em condições de campo variáveis.
A crescente necessidade de redução de desperdícios, otimização de custos e conformidade com as normas ambientais torna fundamental o uso de sensores de posição, inclinação e pressão capazes de monitorar em tempo real as principais variáveis operacionais. Sensores confiáveis permitem melhorar a qualidade do tratamento, proteger as culturas e aumentar a disponibilidade geral do equipamento.
Necessidades:
Controle da posição dos pedais e alavancas de comando
Descubra mais
Controle do ângulo de direção
Descubra mais
Ajuste da altura da barra de pulverização
Descubra mais
Ajuste da inclinação da barra de pulverização
Descubra mais
Controle da posição da suspensão
Descubra mais
Controle da abertura e fechamento das asas laterais
Descubra mais
Monitoramento da pressão do circuito hidráulico
Descubra mais
Monitoramento da pressão do sistema de pulverização
Descubra mais
Regulação da vazão da bomba hidráulica
Descubra mais
Medição do nível do tanque
Descubra mais
Visualização do nível do tanque
Descubra mais
Necessidade:
Controle da posição dos pedais e alavancas de comando
Nos pulverizadores agrícolas, um controle preciso da posição angular dos comandos permite que a eletrônica embarcada interprete corretamente a intenção do operador, garantindo uma resposta proporcional do sistema de tração e das funções hidráulicas.
A detecção precisa da posição dos pedais e alavancas melhora a manobrabilidade, otimiza o controle da velocidade de avanço e contribui para manter constante a qualidade da distribuição do tratamento, reduzindo desperdícios e sobreposições.
Solução:
Para um controle preciso da posição angular dos pedais e alavancas de comando, a Gefran oferta o sensor rotativo com eixo GRA, uma solução robusta e versátil, projetada para aplicações em máquinas agrícolas.
Características principais:
- Tecnologia magnética sem contato com efeito Hall, que garante estabilidade de medição e longa vida útil;
- Disponível com saídas analógicas e digitais, também em versão redundante;
- Sensor homologado E1 em conformidade com a ECE-R10.
Graças a essas características, o sensor rotativo GRA representa uma solução confiável para o controle dos comandos do pulverizador, garantindo precisão, continuidade operacional e integração eficaz nos sistemas eletrônicos embarcados.
Necessidade:
Controle do ângulo de direção
Durante as operações de tratamento, o pulverizador deve manter uma trajetória estável e controlada para evitar sobreposições ou áreas não tratadas. O monitoramento preciso do ângulo de esterçamento permite otimizar a resposta do sistema de direção, melhorar a precisão nas mudanças de direção e reduzir a fadiga do operador.
Além disso, em máquinas equipadas com sistemas de direção assistida ou automática, a detecção precisa do ângulo de direção é um parâmetro fundamental para garantir segurança, controle dinâmico e interação correta entre o sistema mecânico e eletrônico.
Para garantir um controle preciso e confiável da direção, a Gefran oferta o sensor rotativo sem eixo GRN e o sensor linear multivariável TWIIST, soluções projetadas para aplicações em máquinas móveis que operam em ambientes adversos.
Sensor rotativo sem eixo GRN
Características principais:
- Tecnologia magnética com efeito Hall sem contato, ideal para movimentos repetitivos e longa vida útil;
- Dimensões compactas e fácil de instalar;
- Oferece alta resistência a choques e vibrações, garantindo um desempenho sólido ao longo do tempo.
Sensor linear multivariável TWIIST
Características principais:
- Medição multivariável para monitoramento simultâneo de vários parâmetros;
- Alta confiabilidade e estabilidade de sinal;
- Ideal para arquiteturas avançadas e sistemas eletrônicos evoluídos.
Graças a essas soluções, é possível obter um controle estável e preciso do ângulo de esterçamento, melhorando a manobrabilidade do pulverizador e a qualidade geral das operações no campo.
Necessidade:
Ajuste da altura da barra de pulverização
Durante as operações no campo, o pulverizador deve manter uma distância constante entre a barra de pulverização e a cultura ou solo. Variações de altura podem comprometer a qualidade do tratamento, gerando áreas com dosagem excessiva ou insuficiente.
Um controle preciso da posição do cilindro de elevação permite ajustar dinamicamente a altura da barra às condições do solo, melhorando a uniformidade da distribuição e contribuindo para a redução do impacto ambiental. A medição precisa da posição linear é, portanto, um elemento-chave para a eficiência operacional e a qualidade do tratamento.
Solução:
Para garantir um ajuste preciso e confiável da altura da barra de pulverização, a Gefran oferta o sensor linear magnetostritivo RK-5, ideal para instalação dentro de cilindros hidráulicos.
Características principais:
- Instalação direta dentro do cilindro hidráulico, sem ocupar espaço externo;
- Tecnologia magnetostritiva sem contato, que garante estabilidade de medição e longa vida útil;
- Elevada resistência a choques, vibrações e contaminantes típicos do ambiente agrícola.
Graças a essas características, o sensor de posição linear RK-5 representa uma solução robusta e precisa para o controle da altura da barra, contribuindo para melhorar a eficácia do tratamento e a continuidade operacional do pulverizador.
Necessidade:
Ajuste da inclinação da barra de pulverização
Durante as operações no campo, a barra de pulverização pode estar sujeita a variações de inclinação devido a desníveis do terreno ou solicitações dinâmicas. Uma inclinação incorreta pode comprometer a uniformidade da distribuição, aumentando o risco de sobreposições ou áreas não tratadas.
O monitoramento contínuo do ângulo de inclinação permite compensar as variações de equilíbrio e manter constante a distância entre os bicos e a cultura. O uso de sensores de posição linear, rotação, inclinação e pressão permitem integrar o controle do equilíbrio da barra ao sistema eletrônico da máquina, melhorando a precisão e a estabilidade operacional.
Para o controle da inclinação da barra de pulverização, a Gefran oferta o inclinômetro GIB e o sensor rotativo com eixo GR3P, soluções complementares para o monitoramento da configuração e dos ângulos relativos.
Inclinômetro GIB
Características principais:
- Tecnologia MEMS para a medição precisa da inclinação em relação à gravidade;
- Elevada estabilidade do sinal, mesmo na presença de vibrações;
- Estrutura robusta, adequada para ambientes agrícolas exigentes.
Sensor rotativo com eixo GR3P
Características principais:
- Tecnologia magnética sem contato com efeito Hall;
- Caixa selada para proteção contra poeira e umidade;
- Elevada resistência a choques, vibrações e temperaturas extremas.
Graças a estas soluções, é possível garantir um controle preciso da configuração da barra de pulverização, melhorando a uniformidade do tratamento e a eficiência geral do pulverizador.
Necessidade:
Controle da posição da suspensão
Os pulverizadores, especialmente os com barras de grande envergadura, operam em terrenos irregulares e sujeitos a fortes solicitações dinâmicas. O monitoramento contínuo da posição da suspensão permite controlar a estabilidade do chassi e reduzir as oscilações que poderiam afetar a altura e a inclinação da barra de pulverização.
Um controle preciso do curso da suspensão melhora a estabilidade da máquina, aumenta a segurança durante o transporte rodoviário e contribui para manter estável a da barra de pulverização, condição essencial para uma distribuição uniforme do tratamento.
A Gefran oferta o sensor de posição linear TWIIST, uma solução inovadora e confiável para monitorar a posição da suspensão em pulverizadores agrícolas.
Características principais:
- Tecnologia multivariável patenteada, com medição integrada de posição e dinâmica;
- Disponível com saídas analógicas e bus CAN;
- Projetado para ambientes móveis pesados, resistente a choques, vibrações e contaminantes químicos.
Graças a essas características, os sensores TWIIST representam uma solução eficaz para o monitoramento da posição da suspensão, contribuindo para a estabilidade do veículo, a conconfiabilidade operacional e a continuidade do trabalho do pulverizador agrícola.
Necessidade:
Controle da abertura e fechamento das asas laterais
O fechamento das barras permite ajustar a largura de trabalho do pulverizador agrícola, adaptando-o às condições do talhão e às exigências de transporte rodoviário. O monitoramento preciso da posição angular das seções é essencial para garantir movimentos sincronizados, evitar tensões excessivas na estrutura e prevenir aberturas ou fechamentos incompletos.
O controle preciso desses mecanismos melhora a segurança do operador e protege a barra de pulverização contra danos acidentais, contribuindo para a continuidade operacional da máquina.
Solução:
Para o controle da abertura e fechamento das asas laterais, a Gefran oferta o sensor rotativo com eixo GRA, projetado para aplicações em máquinas móveis que operam em ambientes adversos.
Características principais:
- Tecnologia magnética sem contato com efeito Hall, que garante longa vida útil;
- Disponível em versão de saída única ou redundante;
- Sensor homologado E1 em conformidade com a ECE-R10.
Graças a essas características, o sensor GRA permite O monitoramento confiável da posição das asas laterais, garantindo movimentos controlados, maior segurança e proteção da estrutura da barra.
Necessidade:
Monitoramento da pressão do circuito hidráulico
O circuito hidráulico é o sistema através do qual a potência é transmitida aos diferentes órgãos da máquina. Um controle contínuo e preciso da pressão permite manter condições operacionais estáveis, prevenir sobrecargas e identificar rapidamente quaisquer anomalias.
A medição precisa da pressão contribui para melhorar a eficiência do sistema, reduzir as solicitações sobre os componentes e prolongar a vida útil da máquina, garantindo continuidade e conconfiabilidade nas operações no campo.
A Gefran oferta os sensores de pressão da série KM, disponíveis com saídas analógicas e digitais (KMC), projetados para aplicações hidráulicas em máquinas móveis.
Características principais:
- Dimensões reduzidas, que permitem a instalação mesmo em espaços confinados;
- Grau de proteção até IP69K, ideal para ambientes agrícolas sujeitos a poeira, lama e lavagens de alta pressão;
- Certificados SIL2/PLd, garantindo elevados padrões de segurança funcional.
Graças a estas características, os sensores de pressão KM e KMC garantem um controle confiável do circuito hidráulico, contribuindo para a continuidade operacional e a proteção dos componentes da máquina.
Necessidade:
Monitoramento da pressão do sistema de pulverização
No sistema de pulverização, a pressão do fluido determina a pulverização correta e a vazão nas bicos. Variações não controladas podem comprometer a uniformidade da distribuição, gerando sobredosagens ou áreas não tratadas.
Um controle contínuo da pressão permite manter estável o processo de distribuição, adaptar o tratamento às condições operacionais e melhorar a eficiência geral do pulverizador agrícola, reduzindo o desperdício e o impacto ambiental.
Para monitorar a pressão do sistema de pulverização, a Gefran oferta o sensor de pressão para baixas pressões TPLA, projetado para garantir uma medição precisa e estável em circuitos de distribuição com baixa escala de pressão, típicos dos pulverizadores agrícolas.
Características principais:
- Tecnologia piezo-resistiva, otimizada para medição precisa e estável de baixas pressões;
- Estrutura compacta para integração direta no circuito de distribuição;
- Adequado para aplicações com fluidos agrícolas e diferentes misturas.
Graças a essas características, o sensor TPLA garante um controle estável e confiável da pressão de pulverização, contribuindo para melhorar a eficácia do tratamento e a eficiência operacional da máquina.
Necessidade:
Regulação da vazão da bomba hidráulica
A bomba hidráulica, especialmente nas configurações de deslocamento variável, requer um controle preciso do elemento de regulação para modular corretamente o fluxo do fluido de acordo com as condições operacionais.
O monitoramento preciso da posição do elemento de comando da bomba permite otimizar a eficiência energética do sistema, reduzir as solicitações sobre os componentes e manter as condições de trabalho estáveis. Um ajuste preciso também contribui para melhorar a resposta dinâmica da máquina e a confiabilidade geral do sistema.
Solução:
Para a regulação da vazão da bomba hidráulica, a Gefran propõe o sensor rotativo sem eixo GRN, projetado para o controle angular precisos em máquinas móveis.
Características principais:
- Tecnologia magnética sem contato com efeito Hall, que garante longa vida útil;
- Design compacto para integração em espaços reduzidos;
- Elevada resistência a choques, vibrações e condições ambientais adversas.
Graças a essas características, o sensor GRN garante um ajuste confiável e estável da vazão da bomba, contribuindo para melhorar a eficiência e a continuidade operacional do pulverizador.
Necessidade:
Medição do nível do tanque
Nos pulverizadores agrícolas, o monitoramento contínuo do nível da mistura no tanque permite otimizar o gerenciamento do tratamento, evitar interrupções inesperadas e prevenir o funcionamento a vazio do sistema de bombeamento.
A medição precisa do nível também permite melhorar a precisão no planejamento das áreas tratadas, reduzir o desperdício de produto e garantir um controle constante dos recursos utilizados durante as operações no campo.
Para a medição do nível do tanque através do princípio hidrostático, a Gefran oferta o sensor de pressão para baixas pressões TPLA, projetado para a detecção precisa da coluna de líquido em aplicações agrícolas de baixa pressão.
Características principais:
- Tecnologia piezo-resistiva, ideal para a medição estável de baixas pressões geradas pela coluna de líquido;
- Elevada estabilidade e precisão de medição, mesmo na presença de variações de nível e vibrações operacionais;
- Estrutura robusta e resistente a contaminantes e condições ambientais adversas.
Graças a essas características, o sensor TPLA permite uma medição confiável do nível do tanque, contribuindo para melhorar a eficiência operacional e a eficácia do tratamento.
Necessidade:
Visualização do nível do tanque
Durante o abastecimento ou controle direto no campo, é fundamental que o operador possa verificar visualmente o nível do tanque através do movimento de uma alavanca em uma escala graduada externa. O sistema é composto por um flutuador interno conectado a um mecanismo de articulação que transmite a variação de nível ao indicador externo.
Nesta configuração, um sensor rotativo instalado no eixo do mecanismo detecta a posição angular da alavanca, convertendo o movimento mecânico em um sinal elétrico proporcional e integrável ao sistema embarcados. Desta forma, obtém-se uma dupla leitura — mecânica e eletrônica — que aumenta a segurança operacional, facilita as operações de carregamento e reduz o risco de transbordamento ou erros de avaliação do volume residual.
Solução:
Para a visualização do nível do tanque, a Gefran propõe o sensor rotativo com eixo GR3P, que pode ser instalado diretamente no eixo de articulação.
Características principais:
- Tecnologia magnética sem contato com efeito Hall, que garante estabilidade de medição e longa vida útil;
- Caixa selada, resistente a poeira, umidade e agentes químicos;
- Disponível com hastes de comando acessórias, para conexão direta ao mecanismo de articulação mecânico ou ao indicador de nível em escala graduada.
Graças a essas características, o sensor GR3P permite integrar de forma confiável a visualização mecânica do nível com o sistema eletrônico da máquina, garantindo controle contínuo e segurança operacional.
O princípio de funcionamento:
O pulverizador agrícola é projetado para distribuir de forma precisa e uniforme a mistura líquida sobre as culturas através de uma barra de pulverização equipada com bicos calibrados. O sistema de bombeamento retira o fluido do tanque e o conduz para o circuito de distribuição, onde a pressão de operação e a vazão determinam a qualidade e a homogeneidade do tratamento.
Paralelamente, o sistema hidráulico controla os movimentos da barra — elevação, inclinação e abertura das asas laterais — garantindo estabilidade e adaptação às condições do terreno. O controle da configuração da máquina e da altura da barra é fundamental para manter uma distância constante do solo e garantir uma cobertura uniforme.
Durante o funcionamento, os sensores de posição linear, rotação, inclinação e pressão detectam parâmetros-chave como a altura da barra, ângulo de inclinação, posição dos comandos, pressão do circuito hidráulico e a pressão do sistema de pulverização. O monitoramento contínuo dessas variáveis permitem que a máquina se adapte às condições operacionais, melhorandoa eficiência do tratamento, reduzindo o desperdício e aumentando a segurança geral.
Requisitos e tecnologia:
Os pulverizadores agrícolas operam em ambientes de trabalho variáveis e muitas vezes exigentes, onde a precisão da distribuição, a estabilidade da barra e o controle dos parâmetros do processo são fundamentais para garantir tratamentos eficazes e sustentáveis. As condições do solo, as variações de velocidade e as esforços mecânicos exigem sistemas de medição confiáveis e capazes de fornecer dados precisos em tempo real.
Os principais requisitos tecnológicos incluem:
- Controle da posição dos pedais e alavancas de comando;
- Controle do ângulo de direção;
- Regulação da altura da barra de pulverização;
- Regulação da inclinação da barra de pulverização;
- Controle da posição da suspensão;
- Controle da abertura e fechamento das asas laterais;
- Monitoramento da pressão do circuito hidráulico;
- Monitoramento da pressão do sistema de pulverização;
- Ajuste da vazão da bomba hidráulica;
- Medição do nível do tanque;
- Visualização do nível do tanque.
A Gefran atende a essas necessidades com uma linha completa de sensores de posição linear, rotação, inclinação e pressão, projetados para garantir precisão, confiabilidade e continuidade operacional em pulverizadores agrícolas e em todas as máquinas para proteção de culturas.
