Aplicações
A empilhadeira telescópica é uma máquina polivalente amplamente utilizada em canteiros de construção e na movimentação industrial. Graças à combinação de braço extensível, coroa rotativa e estabilizadores, pode levantar, transportar e posicionar cargas mesmo a grandes alturas e distâncias. A integração de sensores avançados permite garantir controle constante da estabilidade, precisão nas manobras e segurança nas condições operacionals mais complexas.
Necessidades:
Controle da posição dos pedais de comando
Descubra mais
Medição do ângulo de esterçamento
Descubra mais
Detecção da posição do braço
Descubra mais
Monitoramento da inclinação do veículo
Descubra mais
Ajuste do posicionamento dos estabilizadores
Descubra mais
Monitoramento da pressão do circuito hidráulico
Descubra mais
Necessidade:
Controle da posição dos pedais de comando
O controle preciso da posição dos pedais de comando (ex. acelerador) é essencial para garantir a máxima precisão na gestão dos movimentos e do desempenho de uma empilhadeira telescópica. Um sistema de detecção confiável permite ao operador modular a velocidade e a potência, tornando as manobras mais fluidas e seguras. Isto reduz o consumo energético, otimiza o desempenho da máquina e preserva a sua durabilidade ao longo do tempo.
Solução:
A Gefran propõe o sensor rotativo GRA, uma solução robusta e versátil, capaz de garantir desempenho estável.
- A tecnologia Hall sem contato garante estabilidade de medição e longa durabilidade.
- Está disponível com saída redundante e com diferentes interfaces elétricas, tanto analógicas como digitais.
- Resistente a choques, vibrações e altas temperaturas.
Necessidade:
Medição do ângulo de esterçamento
O controle do ângulo de esterçamento é um requisito indispensável para garantir uma manobrabilidade segura e eficiente da empilhadeira telescópica durante as fases de posicionamento do veículo. Um sistema de detecção preciso permite ao operador gerir com exatidão os movimentos, reduzindo o risco de erros e melhorando a estabilidade mesmo em espaços reduzidos ou terrenos complexos. Disso resultam maior produtividade, proteção da integridade da máquina e uma utilização conforme as normas de segurança.
Solução:
Para um controle preciso e confiável da direção, a Gefran propõe o sensor rotativo sem eixo GRN porque:
- utiliza tecnologia magnética sem contato por efeito Hall, ideal para movimentos repetitivos e longa vida útil;
- é compacto e simples de instalar;
- oferece elevada resistência a choques, vibrações e água, garantindo operação contínua mesmo em ambientes exigentes.
Necessidade:
Detecção da posição do braço
O controle preciso da posição linear e angular do braço telescópico é fundamental para assegurar movimentos precisos e seguros durante as operações de elevação. Um sistema de detecção confiável permite ao operador regular com exatidão a extensão e a inclinação, garantindo um posicionamento ótimo da carga mesmo em condições operacionals complexas. Esta funcionalidade reduz os riscos de erro, melhora a estabilidade e a eficiência produtiva da máquina nas atividades de movimentação de materiais.
Para um monitoramento preciso e confiável do braço, a Gefran propõe o sensor GSH-A:
- sensor 2-em-1, que permite medir tanto a posição linear como a inclinação;
- disponível com saídas redundantes tanto para a medição linear como para a inclinação;
- desenho robusto e compacto, adequado para instalação dentro do braço ou no exterior.
Necessidade:
Monitoramento da inclinação do veículo
O monitoramento da inclinação da base de uma empilhadeira telescópica é crucial para garantir estabilidade e segurança operacionals. Uma detecção identifica inclinações críticas em relação à posição ideal, reduzindo o risco de capotamento. Esta função assegura uma base estável mesmo em terrenos irregulares, protege o operador e o equipamento e melhora a eficiência das manobras de elevação, preservando a Confiabilidade e a durabilidade da máquina.
Solução:
O monitoramento da inclinação do chassis é essencial para garantir estabilidade e segurança de todo o veículo, sobretudo quando opera em terrenos irregulares. Para esta exigência, a Gefran propõe o inclinômetro GIB
- sensor com desenho compacto, que simplifica a instalação mesmo em espaços reduzidos;
- projetado para resistir a choques, impactos e vibrações.
Graças à precisão, robustez e compatibilidade com sistemas de segurança, os inclinômetros Gefran representam a solução ideal para garantir a estabilidade da base nas máquinas autopropelidas.
Necessidade:
Ajuste do posicionamento dos estabilizadores
O posicionamento correto dos estabilizadores é essencial para garantir a estabilidade e a segurança operacional das empilhadeiras telescópicas. Um monitoramento preciso permite verificar que cada estabilizador esteja corretamente estendido e bem ancorado ao solo, reduzindo o risco de desequilíbrios ou capotamentos durante as operações de elevação. Isto permite ao operador trabalhar de forma mais segura e controlada, aumentando a eficiência das manobras e prolongando a durabilidade da máquina.
Para garantir um correto posicionamento dos estabilizadores e assegurar a estabilidade da máquina, a Gefran propõe um sensor de posição linear por fio, combinado com um transmissor de pressão.
Sensor de posição linear por fio GSH-S
- tecnologia por efeito Hall sem contato para uma longa vida útil;
- design robusto, projetado para resistir a choques e vibrações;
- disponível com interfaces digitais e analógicas.
Sensores de pressão KM
- design compacto, facilmente integrável mesmo em espaços reduzidos;
- resistência a choques, vibrações e altas temperaturas;
- certificados SIL2/PLd, garantindo elevados padrões de segurança funcional.
Necessidade:
Monitoramento da pressão do circuito hidráulico
O monitoramento da pressão no circuito hidráulico é uma função indispensável para garantir a eficiência e a confiabilidade operacional das empilhadeiras telescópicas. Um sistema de controle preciso permite detectar em tempo real eventuais anomalias ou variações em relação aos valores ideais, prevenindo falhas que poderiam comprometer a segurança e causar a parada de máquina. Esta função otimiza o desempenho do sistema hidráulico, reduz os custos de manutenção e aumenta a durabilidade dos componentes.
Solução:
Para um controle preciso e seguro da pressão do circuito hidráulico, a Gefran recomenda os transdutores de pressão da série KM porque:
- têm dimensões reduzidas, que facilitam a instalação mesmo em espaços limitados;
- garantem elevada resistência a choques, vibrações e altas temperaturas;
- são certificados SIL2/PLd, assegurando elevados padrões de segurança funcional.
O princípio de funcionamento:

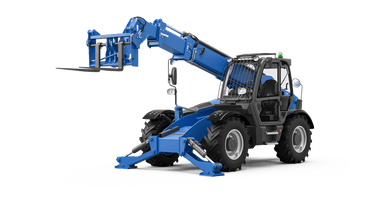

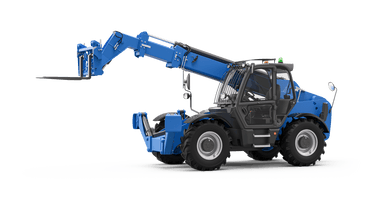

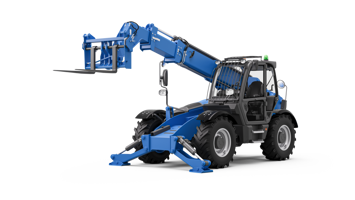

O elevador telescópico combina as funções de elevação vertical e movimentação horizontal, graças a um braço extensível montado em uma coroa giratória que permite alcançar cargas colocadas em diferentes alturas e distâncias. O motor transmite potência aos sistemas hidráulicos que acionam o braço, a caçamba ou os garfos, enquanto os estabilizadores garantem equilíbrio e estabilidade mesmo durante as operações de elevação mais exigentes. A cabine do motorista abriga os principais comandos e sistemas de controle que gerenciam a direção, a extensão do braço e o posicionamento dos acessórios.
Para que todas essas operações sejam executadas com segurança, precisão e eficiência, o elevador telescópico deve contar com um controle constante dos parâmetros mecânicos, hidráulicos e de estabilidade.
Requisitos e tecnologia:
Os elevadores telescópicos devem garantir estabilidade, segurança e precisão nas operações de elevação e movimentação de cargas pesadas ou pessoas, muitas vezes em grandes alturas e com o braço estendido. Por isso, os elevadores telescópicos devem integrar soluções sensoriais confiáveis, capazes de resistir a vibrações, impacto, poeira, umidade e temperaturas extremas.
As principais necessidades tecnológicas incluem:
- controle da posição dos pedais de comando;
- controle do ângulo de esterçamento;
- detecção da posição do braço;
- monitoramento da inclinação do veículo;
- ajuste do posicionamento dos estabilizadores;
- monitoramento da pressão do circuito hidráulico.
A Gefran oferece uma linha completa de sensores de posição linear, sensores rotativos, sensores de inclinação e sensores de pressão, projetados para apoiar os fabricantes de elevadores telescópicos no desenvolvimento de máquinas seguras, eficientes e duráveis.
