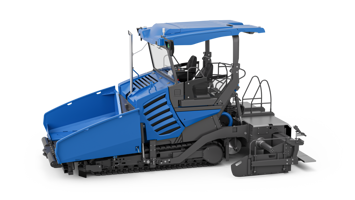

Graças à combinação da caçamba, dos caracóis de distribuição e da mesa acabadora (screed), a pavimentadora de asfalto garante uma aplicação contínua e uniforme da massa asfáltica, adaptando-se às diferentes larguras do pavimento da estrada e às condições do canteiro de obras.
Durante as operações de pavimentação, é fundamental manter um controle constante da altura e inclinação da mesa acabadora, da distribuição do material e dos parâmetros do circuito hidráulico, de modo a garantir espessura regular, compactação correta e estabilidade da máquina, mesmo em superfícies irregulares.
A integração de sensores de posição linear, sensores rotativos e transdutores de pressão permite melhorar a precisão da pavimentação, otimizar o uso do material e aumentar a conconfiabilidade operacional da máquina em ambientes adversos.
Necessidades:
Regulação da altura do caracol
Descubra mais
Controle do ângulo de ataque da mesa acabadora
Descubra mais
Ajuste do ponto de tração da mesa acabadora
Descubra mais
Ajuste dos braços das extensões da mesa
Descubra mais
Controle da abertura/fechamento das comportas da caçamba
Descubra mais
Monitoramento da pressão do circuito hidráulico
Descubra mais
Necessidade:
Regulação da altura do caracol
O controle da altura dos caracóis é essencial para garantir uma distribuição uniforme do massa asfáltica em toda a largura de pavimentação. Um ajuste impreciso pode causar acúmulos ou faltas de material, com efeitos negativos na regularidade da superfície e na espessura da camada asfáltica.
Um sistema de detecção preciso permite adaptar em tempo real a posição vertical dos caracóis às condições operacionais, mantendo constante o fluxo para a mesa acabadora e melhorando a estabilidade do processo e a qualidade final do pavimento.
Solução:
A Gefran oferta o sensor de posição linear RK-5, uma solução robusta e compacta, ideal para garantir um controle preciso do fluxo de material e uma pavimentação uniforme.
Características principais:
- Instalação direta dentro do cilindro hidráulico, sem ocupar espaço externo;
- Tecnologia magnetostritiva sem contato que elimina o desgaste e garante longa durabilidade;
- Elevada resistência a choques, vibrações e agentes externos.
Graças a essas características, o sensor RK-5 representa uma solução confiável para o ajuste da altura dos caracóis, contribuindo para um desempenho constante e continuidade operacional da máquina.
Necessidade:
Controle do ângulo de ataque da mesa acabadora
O controle do ângulo de ataque da mesa acabadora é fundamental para definir o acabamento superficial e contribuir para a formação correta da camada asfáltica. Variações não controladas do ângulo podem influenciar a qualidade da pavimentação, gerando irregularidades e descontinuidades na superfície da pista.
Um sistema de detecção preciso permite monitorar em tempo real a posição angular dos componentes móveis da mesa acabadora, permitindo ajustes precisos e repetíveis em função das condições operacionais e do tipo de aplicação.
Solução:
A Gefran oferta o sensor rotativo com eixo GR3P, projetado para a medição do ângulo em aplicações em máquinas móveis que operam em ambientes difíceis.
Características principais:
- Tecnologia Hall sem contato, para alta estabilidade de medição e longa durabilidade;
- Estrutura robusta, resistente a choques, vibrações, poeira e água;
- Elevada conconfiabilidade mesmo em presença de altas temperaturas e condições adversas.
Graças a essas características, o sensor GR3P garante um controle preciso do ângulo da mesa acabadora, contribuindo para uma qualidade superficial constante e continuidade operacional.
Necessidade:
Ajuste do ponto de tração da mesa acabadora
O ajuste da altura dos pontos de tração da mesa acabadora é fundamental para manter a geometria correta da pavimentação e garantir a uniformidade da espessura. Variações não controladas podem afetar a regularidade superficial e a estabilidade do processo de pavimentação.
Um sistema de detecção preciso permite ajustar continuamente a posição dos pontos de tração de acordo com as condições da superfície da estrada, garantindo uma resposta fluida dos atuadores e uma qualidade constante do resultado final.
Solução:
A Gefran oferta o sensor de posição linear RK-5, uma solução robusta e compacta, ideal para o monitoramento de movimentos lineares nos sistemas hidráulicos das pavimentadoras.
Principais características:
- Instalação direta no interior do cilindro hidráulico, sem ocupação de espaço externo;
- Tecnologia magnetostritiva sem contato, que elimina o desgaste e garante longa vida útil;
- Elevada resistência a impactos, vibrações e agentes externos.
Graças a essas características, o sensor RK-5 garante ajustes precisos e confiáveis, contribuindo para uma pavimentação uniforme e um desempenho constante da máquina.
Necessidade:
Ajuste dos braços das extensões da mesa
A regulagem das extensões da mesa acabadora é essencial para adaptar a largura de assentamento à faixa de rodagem a pavimentar, mantendo a continuidade na distribuição do material ao longo de toda a seção da estrada. Movimentos não sincronizados ou imprecisos podem causar irregularidades laterais e variações na espessura da camada.
Um sistema de detecção preciso permite monitorar em tempo real a posição das extensões, garantindo simetria de movimento e ajustes progressivos, mesmo durante variações na largura operacional. Isso contribui para melhorar a qualidade da borda de pavimentação e a estabilidade geral da operação.
A Gefran oferta o sensor de posição linear TWIIST, uma solução inovadora e confiável para o ajuste dos braços de extensão da mesa acabadora.
Características principais:
- Tecnologia multivariável patenteada, com medição integrada de posição e dinâmica;
- Disponível com saídas analógicas e bus CAN;
- Projetado para ambientes móveis pesados, resistente a choques, vibrações e altas temperaturas.
Graças a essas características, os sensores TWIIST garantem ajustes precisos e confiáveis, assegurando uma largura de pavimentação controlada e uma qualidade constante do pavimento.
Necessidade:
Controle da abertura/fechamento das comportas da caçamba
O controle da abertura e fechamento das comportas da caçamba é fundamental para regular o fluxo de massa asfáltica para o sistema de distribuição. Um gerenciamento impreciso pode causar excessos ou falta de material, afetando a continuidade da pavimentação e a qualidade da camada asfáltica.
Um sistema de detecção preciso permite monitorar a posição das comportas em tempo real, permitindo um ajuste progressivo do fluxo de material em função das condições operacionais e da velocidade de avanço da máquina.
Solução:
A Gefran oferta o sensor rotativo com eixo GRA, projetado para aplicações em máquinas móveis que operam em ambientes difíceis.
Características principais:
- Disponível na versão com saída única ou redundante atendendo a requisitos de segurança elevados;
- Suporta interfaces analógicas e digitais (CANopen, SAE J1939) para uma integração simples;
- Design robusto, resistente a impactos, vibrações e altas temperaturas.
Graças a essas características, o sensor GRA garante um controle preciso da posição das comportas, contribuindo para uma gestão ideal do fluxo de material e uniformidade na distribuição do material.
Necessidade:
Monitoramento da pressão do circuito hidráulico
O circuito hidráulico controla os principais movimentos da vibroacabadora, desde o ajuste dos conjuntos de pavimentação até o acionamento dos sistemas de distribuição de massa. O monitoramento preciso da pressão é essencial para garantir o funcionamento estável dos atuadores, evitar sobrecargas e manter a segurança operacional.
A medição contínua da pressão permite detectar anomalias, otimizar o desempenho do sistema hidráulico e proteger os componentes mecânicos contra tensões excessivas, melhorando a conconfiabilidade e a durabilidade da máquina.
A Gefran oferta os sensores de pressão da série KM, disponíveis com saídas analógicas e digitais (KMC), projetados para aplicações oleodinâmicas em máquinas móveis
Características principais:
- Dimensões reduzidas, que permitem a instalação mesmo em espaços confinados;
- Elevada estabilidade de medição, mesmo em caso de choques, vibrações e altas temperaturas;
- Certificados SIL2/PLd, garantindo elevados padrões de segurança funcional.
Graças a essas características, os sensores de pressão da série KM garantem um controle preciso da pressão do circuito hidráulico e contribuem para a segurança e a continuidade operacional da pavimentadora.
O princípio de funcionamento:
A pavimentadora é projetada para transferir e distribuir a massa asfáltica de forma contínua, sincronizando o deslocamento da máquina com o funcionamento dos conjuntos de pavimentação. O material é descarregado na caçamba, levado pelas esteiras transportadoras e distribuído lateralmente pelos caracóis, que garantem um fluxo uniforme em toda a largura operacional.
A mesa acabadora (screed) recebe o material, realiza o nivelamento e define a espessura e a geometria da camada, por meio do ajuste em tempo real da altura e da inclinação transversal, em função das condições do greide da pista. O motor alimenta tanto o sistema de tração quanto o circuito hidráulico, que controla de forma coordenada os atuadores responsáveis pela distribuição da massa e pela regulagem da pavimentação.
Requisitos e tecnologia:
As pavimentadoras operam em ambientes adversos, com vibrações, poeira e altas temperaturas relacionadas à presença do massa asfáltica quente. Nessas condições, é essencial garantir um processo de pavimentação estável e controlado, do qual dependem a qualidade do pavimento da estrada e a produtividade da obra.
Durante a pavimentação, a máquina deve garantir um ajuste preciso dos sistemas de nivelamento e da mesa, mantendo constantes a geometria do greide, o fluxo de massa asfáltica e os parâmetros do circuito hidráulico. Por isso, é fundamental integrar um sistema de sensores capaz de monitorar continuamente a posição dos componentes críticos e a pressão hidráulica, melhorando a estabilidade do processo, a qualidade final e a conconfiabilidade operacional.
As soluções de sensores da Gefran são projetadas para resistir a choques, vibrações, poeira, água e altas temperaturas, garantindo medições confiáveis em todas as condições de trabalho.
Os principais requisito tecnológicos incluem:
- Regulagem da altura dos caracóis;
- Controle do ângulo de ataque da mesa acabadora;
- Regulagem da altura dos pontos de tração da mesa acabadora;
- Ajuste das extensões hidráulicas da mesa acabadora;
- Controle da abertura/fechamento das comcomportas da caçamba;
- Monitoramento da pressão do circuito hidráulico.
A Gefran oferta um portfolio completo de sensores lineares, sensores rotativos e transdutores de pressão para dar suporte ao desenvolvimento de pavimentadoras precisas, eficientes e confiáveis.
