Aplicações

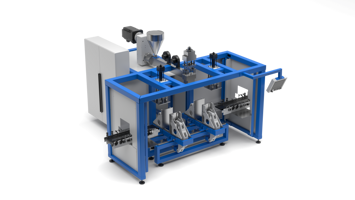

As sopradoras transformam um termoplástico fundido em um corpo oco a partir de um tubo fundido (parison). Nas versões com cabeçote contínuo, a rosca de extrusão alimenta diretamente o cabeçote e o processo de sopro — preensão, corte, sopro e resfriamento — ocorre em ciclo contínuo.
Para recipientes de grande volume ou maior espessura, utiliza-se um cabeçote acumulador, que permite a liberação rápida de grandes quantidades de material.
As máquinas com cabeçote contínuo são normalmente utilizadas para garrafas e recipientes de até 10-15 L, enquanto que com o cabeçote acumulador se alcançam barris e IBCs. A qualidade do produto depende da estabilidade térmica do melt, do perfil de espessura, da sincronização dos eixos (carro, molde, blowpin) e da gestão da linha a jusante (deflashing, teste de fuga).
Um controle integrado de termorregulação, perfil de espessura e movimentos hidráulicos/servo garante repetibilidade, tempos de ciclo reduzidos e descartes mínimos, com memorização de receitas e diagnósticos avançados para maximizar o OEE (Overall Equipment Effectiveness).
Necessidades:
Controle do processo de sopro
Descubra mais
Gerenciamento da Termoregulação do rosca de extrusão
Descubra mais
Regulação do perfil de espessura do parison
Descubra mais
Controle da abertura/fechamento do molde
Descubra mais
Controle da posição do carro porta-moldes
Descubra mais
Controle da posição do bico de sopro
Descubra mais
Regulação da posição do coletor ou braço
Descubra mais
Monitoramento da pressão do trocador de filtro
Descubra mais
Monitoramento da temperatura e da pressão do material fundido
Descubra mais
Necessidade:
Controle do processo de sopro
Controlar o processo de sopro requer um equilíbrio complexo entre qualidade e velocidade, com base no material utilizado e no desenho do produto. O controle do processo deve levar em consideração essas características para acionar os diferentes acionamentos elétricos ou hidráulicos, gerenciando receitas complexas. Além disso, o PLC deve ser capaz de suportar variações rápidas nos materiais, oferecer diagnóstico integrado e fornecer uma resposta rápida em caso de desvios.
Solução:
- Modelos de aplicativos pré-configurados e personalizáveis;
- Tecnologia Docker para a instalação de aplicativos como painéis IoT, manutenção preditiva ou integração com sistemas MES e ERP;
- Arquitetura aberta e preparada para edge computing.
Necessidade:
Gerenciamento da Termoregulação do rosca de extrusão
Um comportamento escoamento estável e a constância dimensional do parison são obtidos com uma Termoregulação rápida e uniforme das zonas do parafuso. O sistema deve reagir a variações de carga, material ou condições ambientais, mantendo as temperaturas dentro de tolerâncias restritas. Um controle inadequado causa variações de peso, defeitos superficiais e degradação do material, reduzindo a repetibilidade do processo.
- Cada resistência é gerenciada em malha fechada por meio de regulação PID, integrada no PLC ou confiada a controladores dedicados como o 1850, que permite manter a temperatura do melt dentro de ±0,5 °C do setpoint, garantindo viscosidade constante e ausência de defeitos superficiais ou dimensionais;
- O relé de estado sólido GRP-H,compacto e com dissipador integrado, garante um controle preciso da corrente até 120 A. A comunicação IO-Link permite reduzir as placas de E/S, graças ao gerenciamento integrado de comandos, alarmes e corrente absorvida.
Necessidade:
Regulação do perfil de espessura do parison
O perfil de espessura do parison influencia a qualidade final do recipiente e a eficiência do processo. Uma distribuição não uniforme pode causar pontos finos e cedimentos ou, pelo contrário, excesso de material desnecessário que aumenta os custos e reduz a eficiência produtiva. É essencial controlar a posição do mandril ou da bucha com precisão, sincronizando-a com o parafuso e com a sequência de sopro para obter uniformidade e repetibilidade de ciclo a ciclo.
- Instalação simplificada graças aos cursores flutuantes e à barra de alumínio anodizado, que garante rigidez e resistência mecânica;
- Alta precisão e confiabilidade metrológica;
- Disponível com saídas analógicas e digitais CANopen ou Real-Time Ethernet.
Necessidade:
Controle da abertura/fechamento do molde
A fase de fechamento do molde é crítica: deve ocorrer com precisão e com a força adequada para evitar defeitos de junção, rebarbas e desgaste prematuro dos acoplamentos. Um fechamento impreciso pode causar colisões, deformações ou redução da vida útil dos componentes mecânicos. É fundamental monitorar a posição e a velocidade do movimento para garantir a segurança e a qualidade.
- Alta precisão e confiabilidade metrológica; ;
- Disponível com saídas analógicas e digitais CANopen ou Real-Time Ethernet;
- Proteção IP67 e robustez mecânica para ambientes industriais severos.
Necessidade:
Controle da posição do carro porta-moldes
O carro deve se mover em sincronia com a extrusão do parison para evitar trações e deformações. Uma posição incorreta compromete a qualidade da peça e aumenta o desperdício. Além disso, um movimento não otimizado e sem monitoramento das acelerações resulta em um retardo do ciclo e tensões mecânicas excessivas.
- Instalação simplificada graças à barra com cursor;
- Alta precisão e confiabilidade metrológica; ;
- Disponível com saídas analógicas e digitais CANopen ou Real-Time Ethernet.
Necessidade:
Controle da posição do bico de sopro
Durante o ciclo de sopro, o blowpin entra no molde para soprar ar comprimido e moldar o parison contra as paredes da cavidade. Uma inserção desalinhada ou um curso incorreto podem comprometer o fechamento do gargalo, causar deformações ou perdas de vedação. Além disso, uma descida muito rápida pode danificar o molde ou a peça em formação. Portanto, é necessário controlar com precisão a posição do bico durante todo o ciclo, com sincronismo em relação ao fechamento do molde e ao tempo de sopro.
- Instalação simplificada graças à barra com cursor;
- Alta precisão e confiabilidade metrológica; ;
- Disponível com saídas analógicas e digitais CANopen ou Real-Time Ethernet.
Necessidade:
Regulação da posição do coletor ou braço
Após a fase de sopro e resfriamento, a peça deve ser removida do molde em sincronia com o ciclo da máquina. Um movimento descontrolado do braço pode causar colisões com o molde ou com outros partes móveis, gerando paradas, danos ou descartes de produção. O controle preciso da posição e da velocidade do coletor é, portanto, indispensável para reduzir os tempos de ciclo, manter a eficiência geral da linha e preservar a integridade da peça.
- Medição sem contato de alta resolução (até 0,5 µm);
- Disponível com saídas analógicas, CANopen ou Real-Time Ethernet;
- Proteção IP67 e robustez mecânica para ambientes industriais exigentes.
Necessidade:
Monitoramento da pressão do trocador de filtro
O filtro protege a matriz contra impurezas presentes no polímero fundido e evita que elas permaneçam no produto, portanto, o filtro tende a entupir progressivamente. O entupimento aumenta a pressão na entrada e pode comprometer a qualidade do produto ou danificar a linha. A medição contínua da pressão antes e depois do filtro permite calcular o diferencial de pressão e ativar alarmes para orientar o operador a uma intervenção manual ou iniciar sistemas automáticos de Trocador de filtro.
- Membrana até 15 vezes mais espessa do que os sensores tradicionais, sem fluido de transmissão interno, que transfere diretamente a pressão para o chip sensível de silício;
- Alta resistência ao desgaste e a choques dinâmicos, estabilidade térmica inferior a 1% FS de 20°C a 350°C;
- Versão IEPLc com saída elétrica e certificação PLc, para integração em sistemas de controle de segurança e configuração de alarmes certificados.
Necessidade:
Monitoramento da temperatura e da pressão do material fundido
A temperatura e a pressão efetiva do polímero fundido são parâmetros críticos no processo de extrusão, pois influenciam diretamente a viscosidade do material e suas propriedades finais, tanto mecânicas quanto ópticas. Medir a temperatura em contato direto com o fundido, em vez de na superfície do cilindro, permite obter uma representação mais precisa das condições reais do processo e, em combinação com a medição contínua da pressão, oferece uma vantagem significativa no controle escoamento.
- Tipo K (NiCr-NiAl) – até 850 °C, resposta rápida.
- Tipo J (Fe-CuNi) – até 400 °C, para ambientes menos agressivos.
O Princípio de Funcionamento:
O grânulo termoplástico é plastificado na rosca da extrusora; em seguida, o material fundido entra no cabeçote de extrusão e é conformado em um parison tubular com espessura variável ao longo do eixo, modulada pelo ajuste da abertura entre a matriz (die) e a bucha (mandril), de acordo com um perfil predefinido.
O sistema de pinça e o fechamento do molde prendem o parison, que é cortado no cabeçote e selado na parte inferior para garantir a vedação.
O carro transfere então o molde para a estação de sopro, onde o soprador introduz ar de processo: o parison se expande, encosta nas paredes do molde e resfria até estabilizar a geometria final. As fases auxiliares incluem ar programado para manter o tubo aberto, eventual vácuo Venturi e dispositivos de segurança do molde.
A linha a jusante executa o rebarbeamento, o resfriamento adicional, o teste de estanqueidade a baixa pressão e a descarga da peça conforme ou rejeitada.
A sincronização entre a velocidade do parafuso, o perfil de espessura, os tempos do molde e as funções auxiliares é essencial para garantir o peso nominal e a correta distribuição do material nos pontos críticos (ombro, alça, rosca, fundo).
Requisitos e Tecnologia:
No processo de sopro, o controle integrado dos parâmetros da máquina é essencial para obter recipientes de alta qualidade, reduzir o desperdício e garantir produtividade constante. A aplicação requer uma plataforma de automação capaz de gerenciar de forma sincronizada a termorregulação, o movimento dos eixos e a pressão do processo, adaptando-se rapidamente às variações de materiais e formatos.
A precisão da termorregulação na rosca de extrusão e no cabeçote garante a estabilidade do fuso e a uniformidade da espessura do parison, enquanto o ajuste do perfil de espessura requer medições de posição confiáveis e de alta resolução.
Da mesma forma, o movimento do carro, do bico e do braço de retirada deve ser constantemente monitorado para garantir alinhamentos corretos, tempos de ciclo reduzidos e máxima segurança.
A integração de sensores de posição, transdutores de pressão e soluções de controle térmico Gefran em uma única arquitetura G-Mation permite combinar confiabilidade, diagnóstico avançado e flexibilidade, favorecendo a manutenção preditiva e a melhoria contínua do desempenho da máquina.
A Gefran oferece uma linha completa de plataformas de controle, sensores de pressão e posição e soluções modulares facilmente integráveis em qualquer instalação, garantindo eficiência, segurança e qualidade constante no processo de sopro.
