Aplicações
A produção de fibras sintéticas representa uma parcela significativa – cerca de 15% da produção mundial de polímeros – com aplicações que vão desde os têxteis aos fios técnicos.
Na extrusão por fusão, o polímero é fundido, dosado e transformado em filamentos contínuos. Nesta aplicação, o controle preciso da pressão e da temperatura é um fator crítico: variações mínimas influenciam a viscosidade do fuso, a estabilidade do processo e a qualidade final da fibra.
Necessidades:
Controle de temperatura
Descubra mais
Medição da temperatura de fusão
Descubra mais
Controle da vazão com bomba de engrenagem
Descubra mais
Controle de pressão na fieira
Descubra mais
Tensão do bobinador
Descubra mais
Necessidade:
Controle de temperatura
A estabilidade do comportamento reológico e a consequente constância dimensional do extrudado são asseguradas por um controle de temperatura preciso
É fundamental garantir a estabilidade térmica nessas áreas, para que o sistema possa responder rapidamente às variações de carga térmica ou de processo, evitando possíveis defeitos (instabilidade superficial, variações de espessura ou alterações na qualidade óptica do produto).
A tecnologia Gefran para o controle térmico de extrusoras baseia-se em relés de estado sólido (SSRs), controladores PID e termopares:
- Cada resistência é gerenciada em malha fechada por meio de controle PID, integrada no PLC ou confiada a controladores dedicados como o 1850, que permite manter a temperatura do melt dentro de ±0,5 °C do setpoint, garantindo viscosidade constante e ausência de defeitos superficiais ou dimensionais;
- O relé de estado sólido GRP-H, compacto e com dissipador integrado, garante um controle preciso da corrente até 120 A. A comunicação IO-Link permite reduzir as placas de E/S, graças ao gerenciamento integrado de comandos, alarmes e corrente consumida.
A solução é escalável e compatível com PID integrados em PLCs ou em módulos remotos. As funções de armazenamento de receitas e histórico de tendências suportam mudanças rápidas na produção e melhoria contínua da qualidade.
Necessidade:
Medição da temperatura de fusão
A temperatura real da massa fundida é um parâmetro crítico no processo de extrusão, pois afeta diretamente a viscosidade do polímero e suas características finais, tanto mecânicas quanto ópticas.
Medir a temperatura em contato direto com a massa fundida, em vez de limitá-la à superfície do cilindro, permite obter uma amostra fiel das condições reais do material, oferecendo uma vantagem significativa em termos de controle reológico.
Indústria de materiais plásticos
Em MgO - Indústria de materiais plásticos
Solução:
A Gefran oferece os sensores de fusão TCM e TRM projetados especificamente com revestimento protetor em aço inoxidável ou outros materiais compatíveis com o tipo de polímero (por exemplo, Hastelloy para polímeros corrosivos) para a medição direta do fusível, com duas tecnologias de termopar:
- Tipo K (NiCr-NiAl) são os mais comuns para extrusão: operam até 850°C, oferecem uma resposta rápida e são adequados para a maioria dos polímeros técnicos;
- Tipo J (Fe-CuNi) são indicadas para temperaturas ligeiramente mais baixas (até 400 °C) e para ambientes menos agressivos.
Os sensores TCM/TRM podem ser instalados independentemente ou integrados em combinação com os sensores de pressão de fusão, em configuração compacta, para reduzir o espaço e simplificar a extrusão.
Necessidade:
Controle da vazão com bomba de engrenagem
Na produção de fibras, é fundamental ter um fluxo constante do melt para a fieira, independentemente das variações de pressão na rosca.
A bomba de engrenagem atua como um elemento de estabilização entre o extrusor e o cabeçote. A bomba é regulada por meio de um controle de malha fechada, com base em leituras de pressão a montante e a jusante.
Solução:
A Gefran utiliza sensores de fusão com preenchimento de mercúrio série ME de alta precisão e conexão flangeada para regular a velocidade da bomba e manter estável a pressão e o fluxo da massa fundida. Os sensores de pressão de fusão são ideais para ambientes críticos, como instalações de extrusão de fibras sintéticas:
- Estabilidade térmica mesmo a temperaturas acima de 400 °C;
- Elevada precisão de medição para controles dinâmicos e regulações de alta precisão;
- Certificação Atex e protocolo HART disponíveis na configuração.
Necessidade:
Controle de pressão na fieira
Na seção de extrusão, as dimensões compactas das fieiras e a presença de microfilamentos tornam o processo particularmente sensível.
É necessário controlar com precisão a pressão de entrada e saída da bomba de engrenagem para garantir a uniformidade do filamento e evitar rupturas. A instalação requer sensores com tamanho reduzido e alto desempenho.
Solução:
Os sensores de fusão com preenchimento de mercúrio da série ME, com conexão ao processo M10 e membrana compacta, são projetados para instalação em cabeçotes de extrusão, onde o espaço é limitado e as temperaturas ultrapassam 300 °C. Além disso, a compatibilidade com o protocolo HART e a certificação Atex tornam o produto adaptável a diferentes layouts de instalação.
Principais características:
- Design compacto para instalações críticas;
- Elevada estabilidade metrológica;
- Opção com sensor de temperatura integrado.
Graças a essa integração, os sensores ME garantem o controle preciso exigido em aplicações de extrusão de alta qualidade.
Necessidade:
Tensão do bobinador
Na etapa final da extrusão, os filamentos solidificados são enrolados nos rolos por meio de sistemas de bobinamento que devem operar a uma velocidade controlada e sincronizada com o processo a montante. Uma tensão incorreta pode causar variações dimensionais do fio, instabilidade do bobinamento ou rupturas.
O monitoramento contínuo da tensão permite manter o equilíbrio correto entre a velocidade de tração e a resistência mecânica do filamento, garantindo a uniformidade do produto e a estabilidade do processo, mesmo em altas velocidades operacionais.
Solução:
Um ou mais células de carga TR instalados nos bobinadores permitem a medição direta e contínua da força de tração do filamento, fornecendo uma referência confiável para o controle da tensão.
Principais características:
- Função dupla: medição precisa da força de tensão e suporte mecânico das peças rotativas;
- Sinal e comunicação: os sinais analógicos de força são processados por amplificadores dedicados, com saída estável, linearizada e filtrada, pronta para integração no sistema de controle;
- Controle dinâmico: o sistema permite o ajuste rápido da tensão por meio dos acionamentos do motor, mantendo condições de bobinamento constantes.
Graças a essa configuração, as soluções da Gefran permitem um controle preciso e confiável da tensão no bobinamento, reduzindo defeitos de processo e garantindo a qualidade do filamento acabado.
O Princípio de Funcionamento:

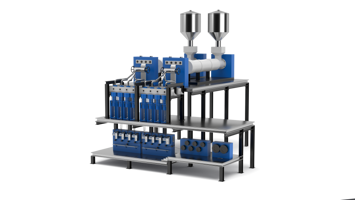

No processo de extrusão por fusão, o polímero (normalmente PET, nylon ou polipropileno) é dosado e misturado, alimentando o extrusor no interior do qual ocorre a fusão e homogeneização do material plástico. Uma bomba de vazão garante um fluxo constante do fundido para o sistema de filtragem, eliminando impurezas que poderiam comprometer a integridade dos filamentos.
O material fundido é então encaminhado para os cabeçotes de extrusão, onde atravessa a matriz composta por milhares de micro-orifícios que definem o número, o diâmetro e a seção dos filamentos.
Na saída da linha de produção, os filamentos são resfriados rapidamente (têmpera) para solidificar a estrutura polimérica e fixar a orientação molecular. Por fim, segue-se ao bobinamento no bobinador, que completa o ciclo produtivo.
Requisitos e Tecnologia:
O processo de extrusão por fusão é extremamente sensível à variações de pressão e temperatura. Desvios de poucos bares ou poucos graus podem alterar a viscosidade do polímero, gerando instabilidade do fluxo, defeitos no filamento ou interrupções na produção.
Os sensores de pressão e temperatura da fusão são, portanto, indispensáveis para controlar o polímero à saída do extrusor, na bomba de engrenagem e na etapa final de extrusão.
As dimensões compactas dos cabeçotes de extrusão, as altas temperaturas de operação e a necessidade de repetibilidade das medições exigem sensores confiáveis, com deriva térmica reduzida e dimensões mecânicas compactas.
A Gefran atende a essas necessidades oferecendo soluções de medição específicas para o controle de pressão e temperatura, mesmo nas condições mais críticas.
