Aplicações

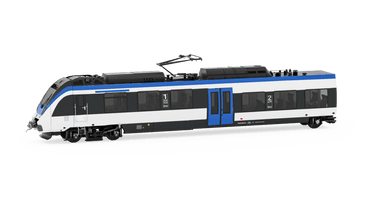

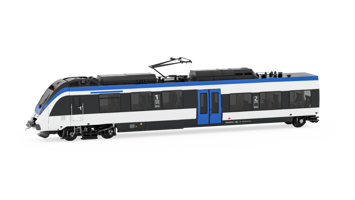

A locomotiva é um veículo ferroviário que ultrapassa os 20 metros de comprimento e pode atingir um peso até 200 toneladas, projetado para rebocar comboios de mercadorias ou de passageiros. Graças a potentes motores com acionamento elétrico ou híbrido (diesel-elétrico), garante-se a tração necessária para o reboque de vagões de passageiros e a capacidade de superar inclinações mantendo a velocidade estável.
É o elemento principal que compõe um comboio e, habitualmente, são utilizadas duas unidades, uma na dianteira e outra na traseira.
Necessidades:
Controlador mestre
Descubra mais
Sistema de frenagem pneumático
Descubra mais
Sistema de climatização
Descubra mais
Controle do pantógrafo
Descubra mais
Estabilidade em curvas
Descubra mais
Sistema contra incêndios
Descubra mais
Necessidade:
Controlador mestre
O controle do Master é crucial para a condução da locomotiva. Tradicionalmente gerido com potenciômetros rotativos, hoje é confiado a sensores de posição sem contato, que reduzem o desgaste e garantem maior durabilidade ao longo do tempo. A precisão e a resistência à vibrações e condições ambientais tambem são fundamentais.
Solução:
O sensor GRN pode ser facilmente integrado na alavanca de comando graças à montagem sem eixo, que oferece liberdade de movimento e simplicidade de instalação. Esta tecnologia elimina os problemas relacionados ao desgaste mecânico e reduz as interferências, sendo adequada também para comboios elétricos de nova geração.
Necessidade:
Sistema de frenagem pneumático
O sistema de frenagem dos comboios baseia-se exclusivamente em circuitos pneumáticos, que garantem tempos de resposta rápidos e menores necessidades de manutenção em comparação com soluções hidráulicas. A pressão máxima de funcionamento é tipicamente de 16 bar. A segurança do comboio depende do monitoramento contínuo e preciso da pressão. Além disso, os transmissores de pressão devem ser capazes de resistir à condições ambientais difíceis, como altas temperaturas, vibrações e umidade, e devem ser compatíveis com sistemas eletrônicos avançados, como ABS e ECP.
Solução:
Os sensores de pressão KM RAIL, com saída para eletroválvula, integram-se facilmente nos quadros de controle pneumáticos presentes na cabine. Esta configuração assegura uma monitoramento contínuo e compatível com os principais sistemas ferroviários, cumprindo também as normas de segurança com a certificação EN50155.
Necessidade:
Sistema de climatização
Nos comboios de passageiros, o conforto dos viajantes depende de sistemas HVAC específicos; em comparação com os sistemas para edifícios, a pressão do circuito é superior e os intervalos de temperatura operacional muito mais amplos. Estes sistemas exigem um monitoramento preciso da pressão e da temperatura para garantir refrigeração e ventilação eficazes.
Solução:
O sensor de pressão Gefran KM RAIL com conetor M12 monitora constantemente a pressão do ar na tubulação, detectando variações provocadas por filtros entupidos, vazamentos ou avarias. Graças à robustez mecânica e à rapidez de resposta, assegura o equilíbrio do fluxo de ar em tempo real. O sensor de temperatura Gefran TR6 mede com precisão a temperatura do ar à entrada e à saída, fornecendo dados fundamentais ao sistema de controle para modular o refrigeração ou o aquecimento.
Necessidade:
Controle do pantógrafo
O pantógrafo deve garantir um contato estável com a linha aérea para permitir a alimentação elétrica do comboio. O aumento da velocidade incrementa o atrito e amplifica o efeito das irregularidades da linha, tornando o contato menos confiável. Por este motivo, além do controle da posição através de sensores que regulam a altura e a largura do pantógrafo em função das condições da linha, da velocidade do comboio e de fatores externos, é fundamental monitorar também a força exercida sobre o cabo elétrico. Isto assegura continuidade na alimentação, minimiza o desgaste dos componentes e garante segurança e desempenho ótimos do sistema de traç ão elétrica.
Solução:
O sistema de gestão do pantógrafo é composto por três elementos que trabalham de forma integrada:
- O sensor de posição Gefran RK5, com montagem interna em cilindro, é projetado para resistir a choques e vibrações, enquanto a tecnologia Hyperwave assegura confiabilidade e durabilidade ao longo do tempo;
- O transmissor de pressão KM RAIL com certificação EN50155 monitora o movimento do pantógrafo.
- A célula de carga Gefran TH monitora constantemente a força de contato do pantógrafo com a linha aérea: suficiente para garantir continuidade de alimentação, mas controlada para evitar desgaste prematuro tanto do pantógrafo como do cabo ferroviário.
Necessidade:
Estabilidade em curvas
O controle das suspensões nos eixos de locomotivas e cabines de passageiros é utilizado para regular a posição e a pressão da suspensão em função das condições da linha, da velocidade do comboio e dos esforços externos, melhorando o conforto dos passageiros, a segurança do comboio e a durabilidade das vias e dos veículos. O sistema antitombamento mantém a estabilidade da locomotiva e dos vagões, compensando a inclinação durante as curvas.
Solução:
A Gefran oferece o par RK-5 e KM RAIL para um sistema antitombamento completo: O RK-5 detecta posições precisas do cilindro, enquanto o KM RAIL monitora continuamente a pressão do fluido. O resultado é um controle dinâmico e coordenado do equilíbrio do veículo, traduzindo dados precisos num melhor equilíbrio, conforto e segurança operacional.
- O RK-5 é um sensor de posição magnetostritivo sem contato, projetado para instalação interna nos cilindros.
- O KM RAIL é um transdutor de pressão ultracompacto, específico para aplicações ferroviárias. Fabricado em aço inoxidável, é certificado RAIL EN 50155, SIL2, PL d, e equipado com proteção IP69K.
Necessidade:
Sistema contra incêndios
A segurança contra incêndios nos comboios é garantida por sistemas baseados em gases inertes, sistema de água nebulizada ou aerossol. Estes requerem um controle contínuo da pressão das cilindros (tipicamente entre 42 e 80 bar) para assegurar eficácia em caso de emergência. As normas ferroviárias impõem certificações “RAIL” e “fogo e fumaça”.
Solução:
Os sensores de pressão KM RAIL com conetor M12 são certificados para aplicações ferroviárias (EN50155) e cumprem as normas “fogo e fumaça”. A sua construção minimiza a utilização de materiais plásticos e torna-os adequados para utilização em ambientes críticos, garantindo segurança e confiabilidade mesmo em condições de emergência.
O Princípio de funcionamento:
A locomotiva não é uma única máquina, mas um conjunto complexo de subsistemas que trabalham em estreita interdependência. O coração é a unidade de tração: nos modelos elétricos, a energia chega da linha aérea através do pantógrafo, enquanto nas versões diesel-elétricas um motor diesel alimenta um gerador que produz corrente para os motores de tração. Em ambos os casos, a potência é transferida aos eixos, transformando energia em movimento.
Em torno deste núcleo gravitam funções complementares, indispensáveis para a confiabilidade e a segurança. Os sistemas de frenagem, quase sempre pneumáticos, garantem desacelerações rápidas e controladas, utilizando o ar comprimido distribuído ao longo de todo o comboio. A alimentação elétrica exige que o pantógrafo mantenha um contato estável com a linha, regulado por pressão e força de aplicação. Nos comboios de passageiros, o conforto depende de sistemas de climatização que mantêm temperatura e pressão ideais no interior das cabines.
Cada subsistema comunica com os outros: a potência fornecida influencia a frenagem, a estabilidade das suspensões condiciona a eficiência do pantógrafo, a segurança contra incêndios protege os compartimentos vitais. A locomotiva é, portanto, uma máquina-sistema, onde robustez mecânica, controle pneumático e eletrônica avançada se entrelaçam para transformar centenas de toneladas de aço num veículo capaz de mover cargas enormes com precisão e continuidade.
Requisitos e tecnologia:
Uma locomotiva integra diferentes requisitos que refletem a natureza dos seus subsistemas. Cada um desempenha um papel específico, mas todos contribuem para garantir tração, segurança e continuidade de funcionamento.
- Controlador Master: O comando principal do maquinista exige sensores de posição precisos e resistentes, capazes de traduzir o gesto humano numa regulação estável da potência.
- Sistema de frenagem: A segurança é baseada em redes pneumáticas que trabalham até 16 bar, onde cada variação de pressão deve ser monitorada com a máxima confiabilidade.
- Climatização das cabines de passageiros: Aqui a prioridade é o conforto: pressão e temperatura devem permanecer sob controle constante, com componentes já validados pelos fabricantes de sistemas HVAC ferroviários.
- Pantógrafo: Além do movimento pneumático, é necessário medir a força de contato com a linha aérea, para garantir alimentação contínua sem desgaste excessivo.
- Suspensões e estabilidade (antitombamento): Durante curvas e variações de cargas dinâmicas, é essencial compensar a inclinação para assegurar conforto e reduzir variações de cargas dinâmicas estruturais, combinando sensores de posição e de pressão.
- Sistemas contra incêndios: Por último, mas vital, a monitoramento das cilindros de gases inertes ou sistema de água nebulizada requer transdutores certificados, em conformidade com as normas RAIL e de “fogo e fumaça”.
Em conjunto, estas exigências mostram como a locomotiva é um mosaico tecnológico: um equilíbrio de mecânica, pneumática e eletrônica, onde cada subsistema sustenta o outro. A Gefran oferece uma gama completa de sensores de pressão e de posição, facilmente integráveis em qualquer sistema, para garantir eficiência e segurança nas locomotivas.
